Transmissão de torque pesado sem paradas
catastróficas na sua
operação
Acoplamentos Elásticos Industriais Antares (Linha H, HR e HR BP):
Máxima durabilidade, isentos de lubrificação e desenvolvidos para
eliminar o tempo de máquina parada.
Engenharia Nacional Provada
Torque Elevado e Isenção de Graxa
Manutenção Simplificada
Confiado pelas maiores operações industriais do Brasil nos setores de
Mineração, Agronegócio e Sucroenergético
Certificação ISO 9001
Fabricação 100% Nacional
Validação em Laboratório
Padrão internacional rigoroso de qualidade e processos.
Estoque contínuo e agilidade de entrega.
Testado sob ciclagem com cargas superiores a 14 toneladas.
Quanto Custa 1 Hora deOperação Parada no Picoda Sua Produção?
Em regimes de alta exigência mecânica, a falha de um acoplamento não significa apenas a troca de uma peça — significa horas de produção perdida, equipes paradas e custos
operacionais elevados. A Linha H/HR da Antares foi projetada para absorver
desalinhamentos e impactos em ambientes severos, garantindo a continuidade do seu processo.
Mineração & Siderurgia
Agronegócio & Armazenamento
Sucroenergético & Usinas
O Desafio: Britadores, moinhos de bolas e
correias operando sob poeira intensa, vibração e cargas de choque pesadas.
O Desafio: Elevadores de caneca a 30 metros de altura, onde a manutenção é complexa e de alto risco.
O Desafio: Operação ininterrupta 24/7 na safra em moendas, desfibradores e ventiladores de caldeira.
A Solução Antares: Acoplamentos de altíssima
rigidez torsional e resistência ao desgaste, sem
necessidade de graxa.
A Solução Antares: Montagem e remoção
facilitadas que dispensam o uso de guindastes ou maçaricos.
A Solução Antares: Troca rápida de elementos
elásticos no próprio local, evitando paradana moagem.
Acoplamento Antares Modelo H
A Solução Robusta e Tradicional para Alto Torque
O modelo H é a escolha consagrada para transmissões industriais pesadas que exigem capacidade de carga extrema e construção monobloco rígida.
Utiliza elastômeros planos que distribuem a pressão de contato de forma uniforme.
✓
Capacidade Mecânica:
Projetado para suportar torques nominais de até 49.515 Nm e rotações de até 3.00 RPM.
✓
Elastômeros Planos (PU / HTrans):
Excelente área de contato com maior vida útil, 100%
isento de lubrificação.
✓
Compensação:
Absorve desalinhamentos axiais, angulares e radiais.
Especificações-Chave:
Faixa de Atendimento: Modelos H 307 ao H 367.
Tipo de Montagem: Cubos monobloco por deslizamento no eixo.
Manutenção: Substituição dos blocos soltando a capa protetora.
Acoplamento Antares Modelo HR
Manutenção Rápida com Porta-Elementos Removíveis
O modelo HR traz uma evolução estrutural importante: a inclusão de porta-elementos removíveis. Essa adição permite a inspeção e a troca completa dos elementos elásticos sem a necessidade de deslocar o motor, o redutor ou os equipamentos acoplados.
✓
Troca Sem
Deslocamento:
O porta elementos é sacado radialmente, preservando o alinhamento.
✓
Inspeção Visual
Externa:
Permite checar o estado dos elastômeros sem desarmar os cubos.
✓
Economia de MTTR:
Reduz drasticamente o tempo de intervenção preventiva.
Especificações-Chave:
Faixa de Atendimento: Do modelo HR 307 ao HR 1117.
Lubrificação: 100% Isento.
Diferencial Único: Sistema de porta-elementos aparafusado.
Lançamento & Inovação Patentada

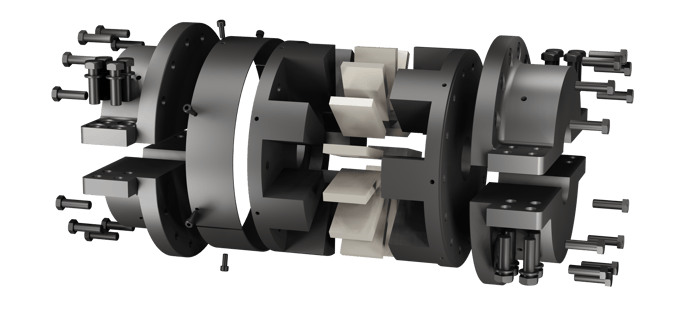

Acoplamento Antares HR BP
Cubos Bipartidos com Remoção Radial Completa
Reduza o tempo de manutenção técnica e elimine de vez o emperramento de cubos nos eixos.
Desenvolvido a partir de necessidades reais em campo (como a troca de mancal a mais de 20m de altura), o HR BP (Bipartido) é o divisorde águas para a manutenção.
100% Intercambiável com a Base HR Existente
✓
Se você possui um HR instalado, pode adquirir e substituir apenas os cubos bipartidos,sem trocar o conjunto todo.
Zero Emperramento no Eixo
✓
Facilita a retirada mesmo em ambientes agressivos propensos à corrosão e engripamento.
Dispensa Afastar Pontas de Eixo
✓
A remoção radial permite sacar os cubos e acessar rolamentos ou mancais no próprio local.
Vantagem Competitiva Comercial:
Faixa: HR 307 BP até HR 809 BP. Substitua apenas os cubos da sua base atual com investimento
muito menor do que comprar um acoplamento bipartido concorrente completo.
Qual o Modelo Ideal para as Necessidades da Sua Planta?
| Recurso / Funcionalidade | Modelo H (Padrão) | Modelo HR (Modular) | Modelo HR BP (Bipartido) |
|---|---|---|---|
| Isento de Lubrificação | Sim | Sim | Sim |
| Elastômeros Planos (PU/HTrans) | Sim | Sim | Sim |
| Troca de Elemento Sem Mover Máquinas | Sim | Sim | Sim |
| Permite teste de giro em vazio | Não | Sim (Porta Elementos) | Sim (Porta Elementos) |
| Remoção Radial dos Cubos sem Afastar Eixos | Não | Não | SIM (Abas Radiais) |
| Elimina Risco de Cubo Emperrado | Não | Não | SIM (Desmontagem Externa) |
| Intercambiável com Base HR sem Trocar Tudo | Base | Base | 100% Intercambiável |
| Aplicação Recomendada | Linhas gerais de alto torque | Locais com foco em preventiva rápida | Locais severos / altura / difícil acesso |
| Recurso / Funcionalidade | Modelo H (Padrão) | Modelo HR (Modular) | Modelo HR BP (Bipartido) |
|---|---|---|---|
| Isento de Lubrificação | Sim | Sim | Sim |
| Elastômeros Planos (PU/HTrans) | Sim | Sim | Sim |
| Troca de Elemento Sem Mover Máquinas | Sim | Sim | Sim |
| Permite teste de giro em vazio | Não | Sim (Porta Elementos) | Sim (Porta Elementos) |
| Remoção Radial dos Cubos sem Afastar Eixos | Não | Não | SIM (Abas Radiais) |
| Elimina Risco de Cubo Emperrado | Não | Não | SIM (Desmontagem Externa) |
| Intercambiável com Base HR sem Trocar Tudo | Base | Base | 100% Intercambiável |
| Aplicação Recomendada | Linhas gerais de alto torque | Locais com foco em preventiva rápida | Locais severos / altura / difícil acesso |
Você não compra apenas um acoplamento. VOCÊ ADQUIRE ENGENHARIA DE APLICAÇÃO ESPECIALIZADA.
Nossa equipe técnica atua diretamente ao lado dos gestores de manutenção e engenheiros industriais para entregar máxima disponibilidade operacional.
Suporte Nacional e Visitas de Campo
Dimensionamento Técnico Sob Medida
Inovação com Testes Validados
Validação de projetos em laboratóriosob bancada de testes severos commais de 14 toneladas de força aplicadas.
Engenheiros de aplicação regionais prontos
para acompanhar a instalação e solucionar
desafios na sua fábrica.
Análise completa dos dados de operação,
rotação, desalinhamentos e fatores deserviço da sua máquina.
Dúvidas Frequentes
Sim. O cubo bipartido deve ser parafusado com o torque correto indicado no manual técnico (utilizando torquímetro) antes de ser levado ao torno. Uma vez apertado adequadamente, ele se comporta como um corpo rígido único, podendo ser usinado nas tolerâncias padrão recomendadas (como H7 / JS9).
Não. O projeto do HR BP foi desenvolvido com total intercambiabilidade com o modelo HR monobloco. O comprimento e a capacidade de furação máxima são idênticos. Você pode adquirir e substituir apenas os cubos bipartidos, aproveitando todo o restante do conjunto instalado na sua máquina.
Como fabricantes nacionais localizados em Caxias do Sul/RS, mantemos estoque estratégico de diversos tamanhos para entrega imediata. Para itens em produção, garantimos um ciclo de entrega ágil sem as incertezas e os prazos longos do transporte marítimo internacional.
Sim. Os cubos bipartidos suportam exatamente o mesmo furo máximo de eixo dos modelos HR monobloco correspondentes, sem perda de capacidade mecânica.
Não. Toda a linha utiliza elementos elásticos planos compostos por poliuretano (PU) ou HTrans de alta resistência. O sistema é 100% isento de graxa ou óleo, eliminando custos com relubrificação e reduzindo o acúmulo de sujeira no conjunto.
